關于這個話題首先我們要搞懂SMT是什么意思，SMT貼片是做什么的就不難理解。接下來就由深圳SMT貼片加工廠商壹玖肆貳科技為大家闡述，希望給你帶來幫助！
一、首先SMT是一種英文的說寫簡稱，中文翻譯意思是表面貼裝技術。SMT是新一代電子組裝技術，也是目前電子組裝行業最熱門的技術和工藝。SMT貼片具有產品組裝密度高、體積小、重量輕的特點。SMT貼片加工產品可靠性高，抗振能力強；焊點不良率低，高頻特性好；易于實現自動化生產，提高生產效率。
二、SMT貼片是指基于PCB板表面貼裝焊接元器件的工藝流程簡稱，什么是PCB和PCBA，壹玖肆貳科技在上一篇文章中也有講到。SMT貼片是基于PCB板先將焊膏印刷在PCB板的焊盤上，然后用貼片機將電子元器件貼裝在PCB對應的焊盤閱上，再對PCB板進行回流焊接。SMT貼片簡單理解就是一系列基于PCB焊接元器件的加工過程。
三、SMT貼片流程

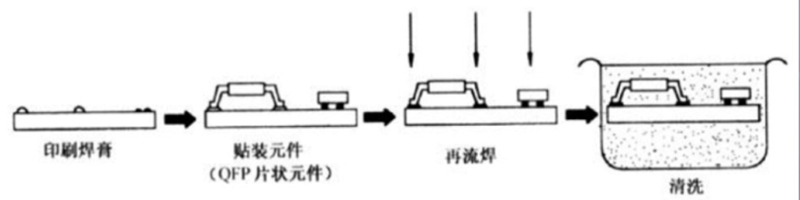

SMT貼片加工的基本工序是焊膏印刷-焊膏檢測-元器件安裝-回流焊接-焊點檢測-清洗。
1、焊膏印刷：在PCB板對應的焊盤上印刷焊膏，為元器件安裝做準備。所用印刷設備是在整個線體前端。
2、焊膏檢查：焊膏檢測所用到的設備是SPI,主要針對于印刷焊膏質量是否達到SMT貼片工藝要求。檢測內容包含偏位、拉尖、少焊膏、厚度均勻性等。
3、元器件安裝：使用貼片機將正確的元器件安裝到正確的PCB焊盤上。
4、回流焊接：它的作用是熔化焊膏，使貼裝在PCB板上的元器件和PCB板固定在一起形成電氣連接作用。
5、焊點檢測：其功能是檢測元器件也PCB之間焊點的一個焊接質量。使用的檢測設備包含放大鏡、顯微鏡、AOI、X-Ray等。
6、清洗：其作用是去除PCBA表面多余的助焊劑雜質，使其產品更環保。
其實SMT貼片行業是與我們生活息息相關的。我們所用的的手機、電腦、家電、智能設備等都是SMT貼片加工出來的。SMT貼片是做什么的您了解了嗎？以上內容由深圳SMT貼片加工廠家壹玖肆貳為你提供，了解更多關于SMT貼片加工知識，歡迎訪問深圳市壹玖肆貳科技有限公司！chinadytz.com
