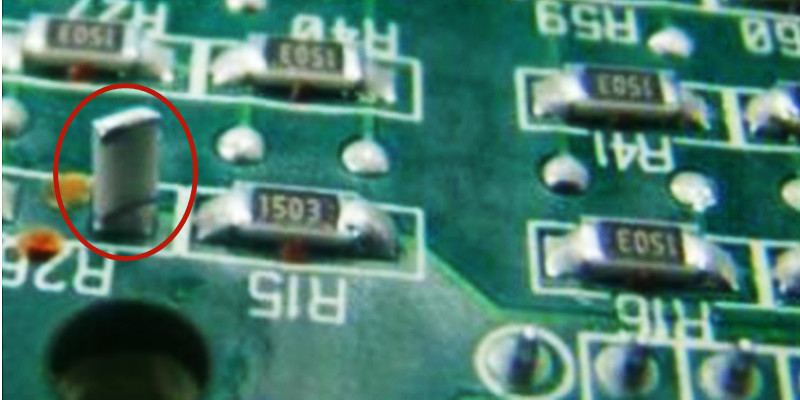

所謂立碑，就是SMT貼片加工過程中回流焊接后元器件出現側立的現象（一般都是阻容元器件），SMT行業內稱為立碑。立碑現象的根本原因是元器件兩端引腳的焊接張力不平衡導致。接下來就由深圳SMT貼片加工廠家壹玖肆貳科技為大家講解一下SMT貼片回流焊出現立碑的原因及解決辦法。

一、PCB設計原因

1、PCB設計焊盤尺寸設計不規則，例如焊盤設計面積通常在與地線連接的一側過大，導致焊盤兩端熱容量不均勻或錫膏量不一樣。

2、PCB設計表面元器件布局不合理，導致元件焊盤兩側吸熱不均勻。例如大型結構件BGA封裝、QFP 吸熱大的器件，周?chē)男∑皆副P(pán)兩側會出現溫度不均勻，導致錫膏溶解時焊接張力不均勻。

3、PCB設計焊盤間距過大，我們?cè)趯?shí)際生產過程中經?？吹?，這發生立碑的概率是很大的。

二、元器件原因

1、元器件引腳兩端焊接鍍層氧化，導致錫膏潤濕力度不一樣，產生兩個不同的潤濕力就會發生潤濕偏移或立碑。

三、設備參數原因

1、錫膏印刷偏位，如果錫膏印刷偏移而沒有完全沉積在焊盤上，這可能導致元件端子不能與錫膏有效接觸，可能根本就不接觸錫膏或少量接觸，這都極有可能產生立碑或偏移問題。

2、焊膏刷的太厚，焊膏融化后將元器件浮起。這種情況下，元器件很容易因熱風吹拂發生立碑現象。

3、貼裝壓力不足，元件不能與錫膏有效接觸，在回流焊接過程中引腳不潤濕導致偏移形成立碑。

4、貼片機貼裝位置偏移導致立碑，錫膏不能與元件的兩個引腳充分接觸而導致兩端的潤濕差異，立碑或偏移就可能發生。

5、爐溫設置問題，如果升溫速率太快，可能導致板上的溫度升高或熱量分布不均衡而導致立碑。

四、解決方案

1、根據制造過程中出現的問題提出DFM改善報告，要求PCB供應商優化焊盤設計，設計布局分類，設備擺放清晰合理。

2、在條件允許的情況下，及時更換引腳氧化物料，減少不良。如果沒有替換物料應及時通過優化爐溫曲線來減少不良。

3、結合PCB大小、厚度元器件布局、錫膏爐溫曲線，優化出適合每個產品的爐溫曲線。把不良率降到最低。

4、確認鋼網開口尺寸大小、鋼網厚度、根據立碑焊點做好SIP（3D錫膏檢測儀）控制。

5、及時重新調整貼片機貼裝壓力、元器件吸取坐標、貼裝坐標。
