所有與SMT生產相關的人員應該正確辨別元件極性及PCB絲印方向，避免錯誤認識方向造成生產中批量性品質異常發生。具有極性元件在整個PCBA加工過程中需要特別注意，因為方向性的元件貼裝錯誤會導致整個PO生產錯誤和整塊PCBA板的電路失效，因此工程及生產人員了解SMT極性元件極為重要。

在電子產品電路中電流一定的方向從元件的管腳流向另一只管腳，電壓正負極不同，此類元件為有極性元件。因產品功能設計要求，電子產品電路中按一定方向按入并有方向要求的元件。稱為方向性元件。

一、常見有極性電子元件種類：

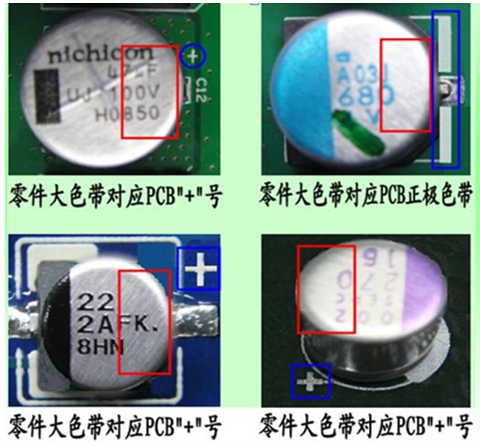

1、PCBA加工電容：電解電容，鉭電容、法拉電容等

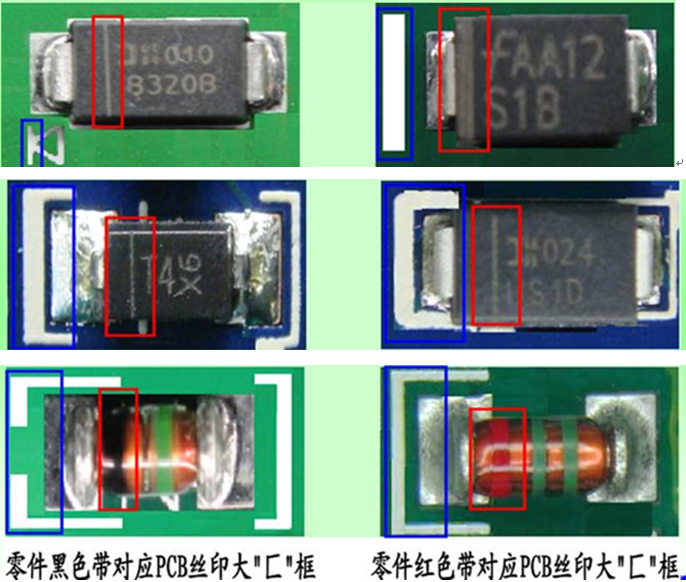

2、PCBA加工二極管：除雙向二極管外一般都有極性，按照用途分類較常見的有整流二極管、穩壓二極管、檢波二極管、TVS管（瞬態抑制二極管）等。

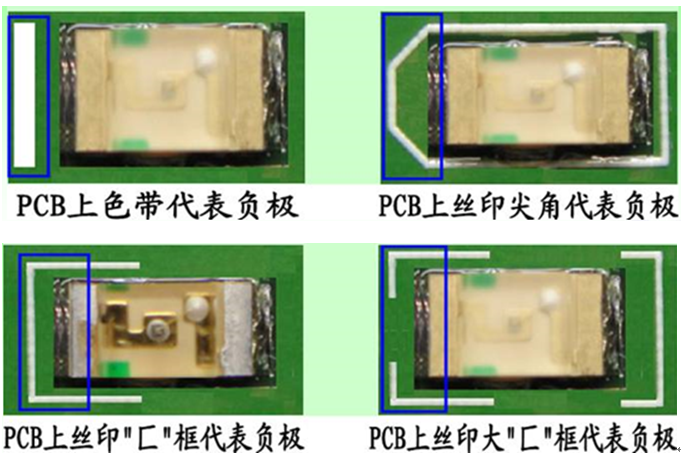

3、PCBA加工LED:發光二極管、雙色發光二極管、紅外發射管、紅外接收頭等

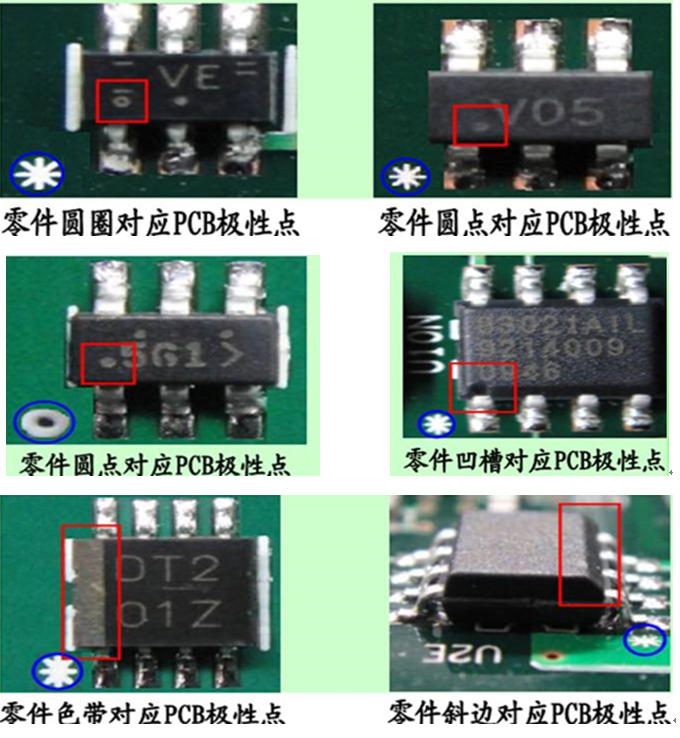

4、PCBA加工三極管(三端穩壓）：各種封裝三極管(TO-92,921,126,220,247等）、霍爾傳感器（霍爾開關）等。

5、PCBA加工集成塊(IC)：較常見的有SIP(單列直插封裝）、DIP（雙列直插封裝含光耦）、SOP(小外型封裝）、QFP(四方扁平封裝、PLCC（無線引腳塑料封裝）、SOJ(小外形J引腳封裝）、BGA(球柵陣列封裝）等。

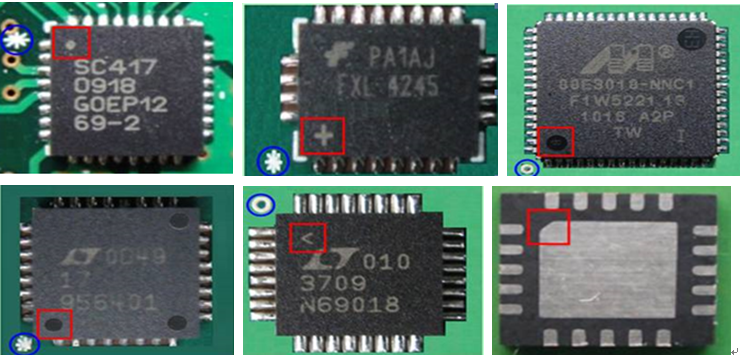

                                                                     （QFN封裝）

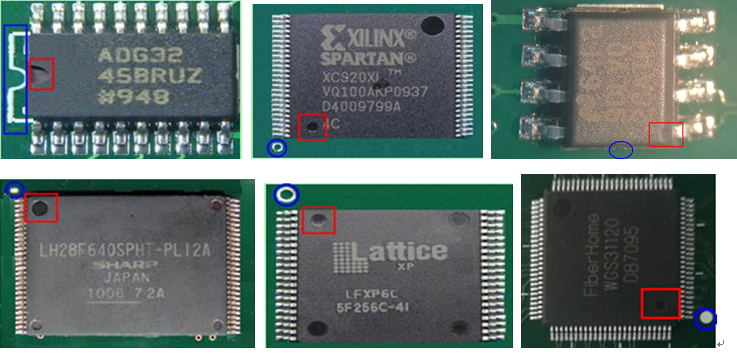

                                                             （SOP、QFP封裝）

                                                             （BGA封裝）
